Sistema ta 'Sejbien kontra d-Drone

Punt

Parametri

Subunit tat-tagħmir ta' sejbien u imblukkar

Firxa ta 'frekwenza ta' riċevitur ta 'sejbien: 10MHz ~ 6GHz

1.2 Wisa 'tal-frekwenza f'ħin reali: 480MHz

1.3 Erba' meded ta' interferenza

1.3.1 900-930MHz (drone industrijali) 20W

1.3.2 1559-1610MHz (interferenza tal-GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Id-distanza ta 'skoperta u imblukkar

1.4.1 Distanza ta 'skoperta: 3-5KM (ambjent urban); 6-12KM (suburban speċjalment ambjent miftuħ)

1.4.2 Distanza tal-imblukkar: 1-1.5KM (għoli 100 metru);

1.5 Preċiżjoni tal-individwazzjoni: 9.3° (dejta tar-rapport tat-test)

1.6 Antenna

Firxa ta 'frekwenza 1.6.1: 380MHz-6GHz

1.6.2 Angolu ta 'skoperta orizzontali: 0 °- 360 °

1.6.3 Angolu vertikali ta 'skoperta: -30 °- +90 °

1.7 Il-magna kollha (l-apparat huwa apparat integrat ta 'skoperta u kontromiżura)

1.7.1 Konsum massimu ta 'enerġija: 300W

1.7.2 Temperatura tax-xogħol: -20 ° ~ + 60 °

1.7.3 Temperatura tal-ħażna: -40 °~+70 °

1.7.4 Piż: 12.25KG

1.7.5 Daqs: dijametru 400mm * għoli 555mm

Parentesi tal-antenna

2.1 Piż: 4.32KG

2.2 Daqs: dijametru 260mm * għoli magħluq 923mm

Kompjuter

Laptop, maws, adapter, kejbil tan-netwerk. (jista 'jkun imqabbad mal-wiri HDMI tal-kontroll ċentrali)

Softwer u funzjonijiet tas-sistema tal-ispettru

4.1 Identifikazzjoni u pożizzjonament tad-DRONE: Bl-użu ta 'sejbien tal-ispettru tar-radju, tista' tidentifika u ssib 8 mudelli DRONE fl-istess ħin, toħroġ awtomatikament it-tieqa tar-riżultat tal-iskoperta, tidentifika l-istampa DRONE, turi l-mudell DRONE, l-ażimut, uża Frekwenza, livell u distanza, l-għajbien tad-drone awtomatikament ineħħi u jirranġa mill-ġdid ir-riżultati tal-iskoperta.

4.2 Identifikazzjoni u pożizzjonament malajr: ħin ta 'identifikazzjoni<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lista tar-riżultati tal-iskoperta: Il-lista se turi d-drone u l-mudell, il-ħin, l-ażimut, u l-informazzjoni mill-bogħod, u tista 'tiġi esportata bħala rapport.

4.4 Pożizzjonament bi stazzjon wieħed: Bl-użu tad-detezzjoni tal-ispettru tar-radju, id-distanza bejn id-drone u l-operatur tista' titkejjel bejn wieħed u ieħor permezz ta' algoritmi kumplessi taħt il-kundizzjonijiet ta' stazzjon wieħed u post wieħed.

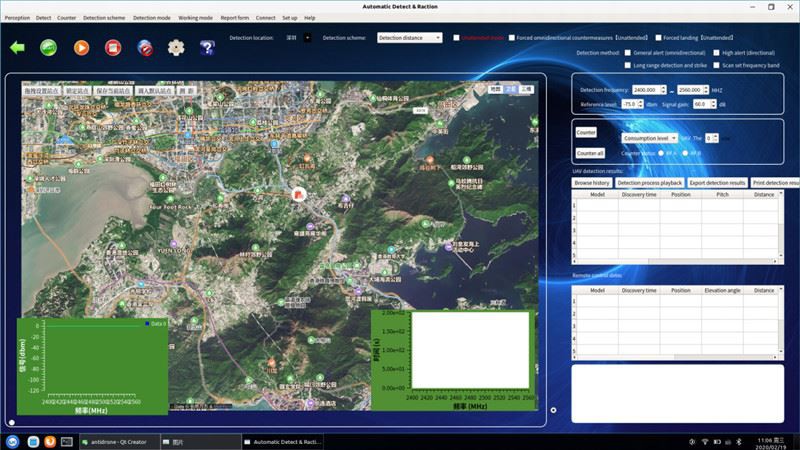

4.5 Il-funzjoni tal-wiri tal-mappa: Uri l-pożizzjoni tad-drone u l-operatur fuq mappa 2D (3D), u uri dejta bħal latitudni, lonġitudni u distanza. Il-funzjoni tal-wiri tal-mappa: Uri l-pożizzjoni tad-drone u l-operatur fuq mappa 2D (3D), u uri dejta bħal latitudni, lonġitudni u distanza.

4.6 L-angolu ta 'skoperta u difiża jista' jiġi stabbilit: Skond is-sitwazzjoni ġeografika misjuba, jekk hemm muntanja għolja jew bini għoli wara, u d-DRONE biss quddiem jeħtieġ li jiġi protett, il-firxa tal-angolu tal-protezzjoni tista 'tiġi stabbilita b'mod arbitrarju, li jista' effettivament jelimina l-angolu falz ikkawżat minn riflessjoni tas-sinjal.

4.7 Kalibrazzjoni tad-distanza: Għal ambjenti elettromanjetiċi differenti, se jkun hemm żbalji fid-distanza tal-iskoperta. Is-sistema tista 'tipprovdi skoperta ta' kalibrazzjoni tad-distanza, ħalli d-drone itir 100 metru f'distanza ta '500 metru, u s-sistema awtomatikament tikkalibra d-distanza ta' skoperta biex tagħmel l-iskoperta Il-kejl tad-distanza huwa aktar preċiż.

4.8 Faxxa ta 'frekwenza ta' skoperta tista 'tiġi ssettjata: Skond il-medda ta' frekwenza attwali użata mid-drone, il-faxxa ta 'frekwenza ta' skoperta tista 'tiddaħħal u tiġi editjata biex tagħmel l-iskoperta aktar effiċjenti, u mhux meħtieġ li tiskannja l-meded kollha ta' frekwenza għall-iskoperta.

4.9 Sejbien sħiħ tal-medda ta 'frekwenza: Il-medda ta' frekwenza misjuba mit-tagħmir tas-sistema hija minn 10MHz-6GHz, u l-medda ta 'frekwenza tal-kopertura tal-antenna hija 380MHz-6GHz. Iżomm flatness ta 'qligħ tajjeb fil-faxxa ta' frekwenza kollha. Il-qligħ tal-antenna huwa minn 5dBi-8dBi, li jista 'jadatta għal aktar minn tliet mitt MHz. L-iskoperta ta' inġenju tal-ajru mingħajr ekwipaġġ fil-meded ta 'frekwenza komuni kollha ta' 6GHz, frekwenzi taħt it-380MHz jistgħu jinstabu wkoll, u d-distanza ta 'skoperta titnaqqas.

4.10 Il-kontroll mill-bogħod huwa l-funzjoni tal-pożizzjonament pilota: Matul il-proċess ta 'skoperta, is-sistema tidentifika u ssib is-sinjal ta' kontroll mill-bogħod waqt li tiskopri u ssib kull tip ta 'drones, li hija l-funzjoni tal-pożizzjonament pilota. Il-kejl attwali huwa kbir fil-medda viżibbli. Id-distanza ta 'skoperta u pożizzjonament tal-kontroll mill-bogħod tad-DRONE ta' Xinjiang hija > 800 metru

4.11 Kontromiżuri ta 'rabta intelliġenti: Skond il-faxxa ta' frekwenza u l-ażimut tad-DRONE misjub, tista 'tagħżel liema DRONE tiġġieled. Is-sistema awtomatikament tagħżel il-medda ta 'frekwenza għal kontromiżuri, u tittrażmetti awtomatikament sinjali fl-ażimut misjub. Kontromiżura, l-effiċjenza ta 'kontromiżura tista' tiżdied b'4 ~ 6 darbiet, u tista 'tevita l-meded ta' frekwenza kollha u l-angoli kollha li għandhom jiġu trażmessi, li ma jagħmlux ħsara lill-wifi normali u komunikazzjonijiet oħra, u aċċidentalment jagħmlu ħsara lill-inġenju tal-ajru fuq il-lista l-bajda.

4.12 Reġistrazzjoni tal-karatteristika mudell: Għal mudelli ġodda, is-sistema tista 'tirrekordja t-trasmissjoni tal-immaġni u d-dejta tal-karatteristika tal-qbiż tal-frekwenza, tirreġistra awtomatikament, u toħroġ awtomatikament menu wara r-reġistrazzjoni, u tista' tidentifika awtomatikament il-mudell id-darba d-dieħla. Il-funzjoni speċjali ta 'reġistrazzjoni tista' tadatta għall-ħtiġijiet ta 'identifikazzjoni ta' inġenji tal-ajru mingħajr bdot abbord ta 'grad industrijali.

4.13 Funzjoni fil-pront tal-vuċi: is-sistema awtomatikament vuċi informazzjoni allarm fil-pront u operazzjonijiet prinċipali。

4.14 Funzjoni ta 'pożizzjonament personali tat-tagħmir: Is-sistema għandha kapaċitajiet ta' pożizzjonament doppju tal-GPS u Beidou, kif ukoll il-pożizzjoni tagħha stess. M'għandux għalfejn jaġġusta manwalment l-ażimut, u l-pożizzjoni tista 'titqiegħed b'mod arbitrarju.

4.15 Sejbien integrat u kontromiżuri u antenni: It-tagħmir tas-sistema huwa differenti minn tagħmir konvenzjonali ta 'skoperta u difiża, iżda jintegra l-iskoperta, kontromiżuri u antenni full-band. Huwa kompatt u faċli biex tużah, stabbli u affidabbli, faċli biex tużah, u adattat għal skjerament rapidu.

4.16 Mudell fih identifikazzjoni awtonoma tal-arja: Għall-mudell DRONE li s-sistema m'għandhiex, is-sistema għandha l-funzjoni ta 'tagħlim awtonomu u identifikazzjoni u ġudizzju, u tidher bħala mudell mhux magħruf. Jekk taf il-mudell, jista 'jinħażen awtomatikament fis-sistema, u d-darba li jmiss hija identifikata bħala l-mudell, l-inġenju tal-ajru mingħajr bdot abbord immuntat illegalment jista' wkoll jiġi skopert u pożizzjonat.

4.17 L-identifikazzjoni u l-pożizzjonament ta' droni ta' grad industrijali: Id-disinn speċjali tal-algoritmu intelliġenti tal-ispettru jaqbeż it-tagħmir ta' detezzjoni ġenerali u jista' jidentifika u jillokalizza droni ta' grad industrijali, anke drones immuntati, li huma aktar adattati għall-prevenzjoni u l-kontroll ta' attakki terroristiċi.

4.18 Iftaħ mudell ġdid mudell ġdid funzjoni ta 'reġistrazzjoni tal-karatteristika tas-sinjal DRONE: Għas-sinjali DRONE li qed jiżviluppaw u jinbidlu kontinwament, il-metodu ta' reġistrazzjoni jista 'jintuża biex iżid kontinwament id-dejta tad-database biex jiżgura li t-tagħmir ma jaqax lura għal żmien twil.

4.19 Funzjoni tad-deskrizzjoni tat-trajettorja tad-DRONE, tfittxija storika tar-riżultati tal-iskoperta, funzjoni ta 'aġġornament tas-softwer u tad-dejta, eċċ.

4.20 Appoġġ VPN operazzjoni mill-bogħod u funzjoni ta 'kontroll
