Id-distanza tal-iġġammjar tal-jammer tas-sinjali tirrigwarda l-qawwa putput tal-apparat RF, il-Gwadan tal-Antenna u l-ambjent tal-madwar eċċ.
A. Jammer tas-sinjali Apparat qawwa tal-ħruġ RF u Antenna l-istess, F'ambjent spazjuż id-distanza tal-iġġammjar se farther imbagħad Fl-ambjent tal-bini.
B. Jekk l-ambjent tal-madwar l-istess, il-qawwa tal-ħruġ RF aktar għolja, id-distanza tal-iblukkar se farther.
C. Directional antenna jamming distance will farther then omini antenna,
Omini antenna omnibearing 360 grad.
Id-direzzjoni tal-antenna direzzjonali hija quddiem.
1.Base Station : L-istazzjon bażi huwa l-istazzjon bażi tal-komunikazzjoni mobbli pubblika, huwa forma ta 'stazzjon tar-radju u jirreferi għal stazzjon ta' trasmissjoni tar-radju li jittrasmetti informazzjoni bejn terminal ta 'komunikazzjoni mobbli u terminal tat-telefon ċellulari f'ċerta żona ta' kopertura tar-radju.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.
2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. Jammer tal-imblokkatur tal-interferenza: Il-jammer tas-Sinjal fil-fatt huwa Tagħmir ta 'kontromiżuri elettroniċi, Sabiex it-tagħmir u s-sistemi elettroniċi tal-għadu jitlef jew inaqqsu l-effettività tal-miżuri ta' interferenza tar-radju meħuda. Hija parti integrali mill-konfrontazzjoni elettronika, L-għan huwa li jdgħajjef jew jeqred lill-ghadu billi juża varjetà ta 'tagħmir u sistemi elettroniċi biex iwettaq tkixxif tal-kamp tal-battalja, kmand tal-ġlied, komunikazzjoni u kontroll tal-armi u gwida tal-kapaċità
Mill-istruttura tal-bini tal-ħajt wara li l-blokka bdiet tattenwa b'mod sinifikanti (ħajt wieħed huwa ġeneralment 10 15dB)

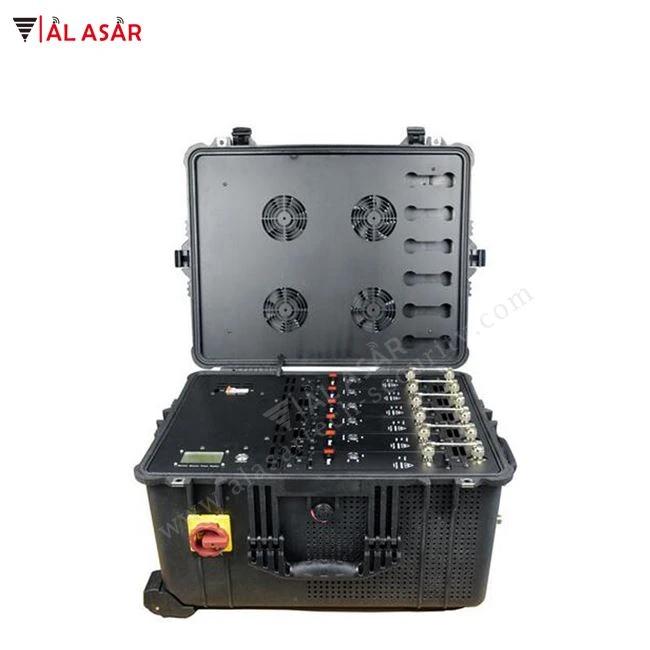

The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Kif hawn taħt jintroduċi l-metodu tal-kalkolu tad-distanza tal-komunikazzjoni mingħajr fili meta jiġi trażmess l-ispazju ħieles. L-hekk-imsejħa propagazzjoni ta' spazju ħieles tirreferi għall-propagazzjoni ta' mewġ tar-radju madwar l-antenna, li hija l-kundizzjoni ta' propagazzjoni ideali. Meta l-mewġ jinfirex fl-ispazju ħieles, l-enerġija tagħhom la tiġi assorbita mill-ostaklu u lanqas riflessa jew imxerrda.
Id-distanza tal-komunikazzjoni hija relatata mal-qawwa tat-trasmissjoni, is-sensittività tar-riċeviment u l-frekwenza operattiva.
Lfs(dB)=32.44 flimkien ma' 20lgd(km) flimkien ma' 20lgf(MHz)
Fil-formula, Lfs huwa t-telf tat-trażmissjoni, d hija d-distanza tat-trażmissjoni, u l-unità tal-frekwenza hija kkalkulata MHz. Jista 'jidher mill-ekwazzjoni ta' hawn fuq li t-telf tal-propagazzjoni tal-mewġ (magħruf ukoll bħala attenwazzjoni) fl-ispazju ħieles huwa relatat biss mal-frekwenza operattiva f u d-distanza tal-propagazzjoni d, u meta f jew d jiġi rduppjat, Lfs jiżdied b'6 dB , rispettivament.
Il-formula li ġejja turi t-telf tal-propagazzjoni tar-radju fl-ispazju ħieles
Los=32.44 flimkien ma' 20lg d(Km) flimkien ma' 20lg f(MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
L-eżempju li ġej juri frekwenza operattiva ta '433.92MHz, il-qawwa ta' trażmissjoni ta 'plus 10 dBm (10mW), is-sensittività li tirċievi ta' sistema -105dBm fid-distanza ta 'propagazzjoni ta' spazju ħieles:
1. Il-qawwa tat-trażmissjoni hija flimkien ma '10 dBm u s-sensittività tar-riċeviment hija -105 dBm
Los = 115dB
2. minn Los, f
Calculated d = 30 km
Din hija d-distanza ta 'trażmissjoni ideali, l-applikazzjoni attwali tkun aktar baxxa mill-valur, dan huwa minħabba li l-komunikazzjoni mingħajr fili tkun soġġetta għal varjetà ta' fatturi esterni, bħall-atmosfera, ostakli, multipath ikkawżat mit-telf, it-telf Tal- valur ta 'referenza fil-formula ta' hawn fuq, tista 'tikkalkula d-distanza ta' komunikazzjoni approssimattiva.
Jekk wieħed jassumi li t-telf atmosferiku, tal-okklużjoni u ieħor ikkawżat minn 25dB, jistgħu jiġu kkalkulati mid-distanza tal-komunikazzjoni:
D=1.7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
