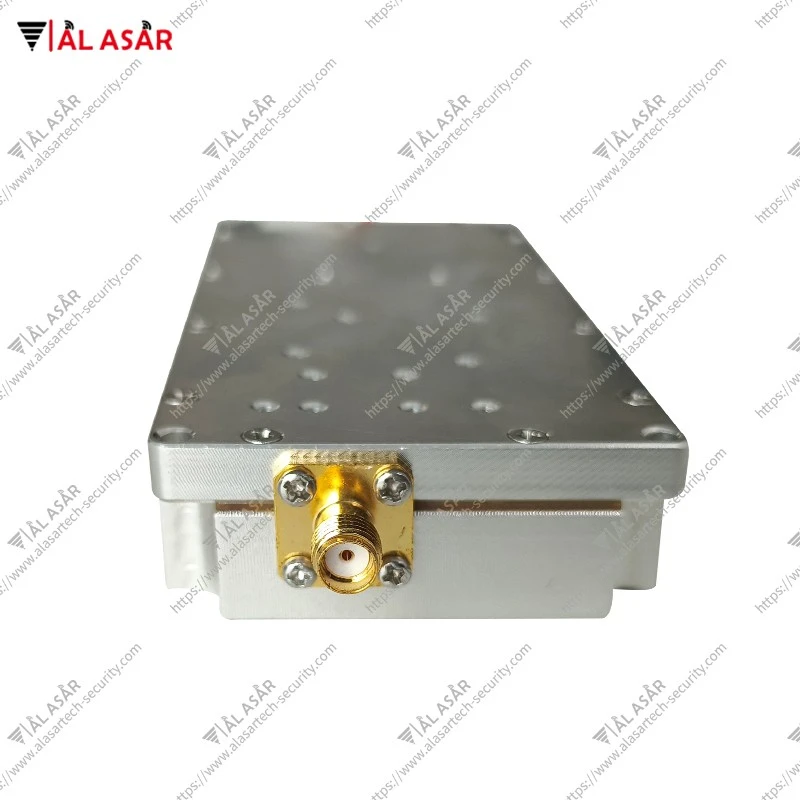

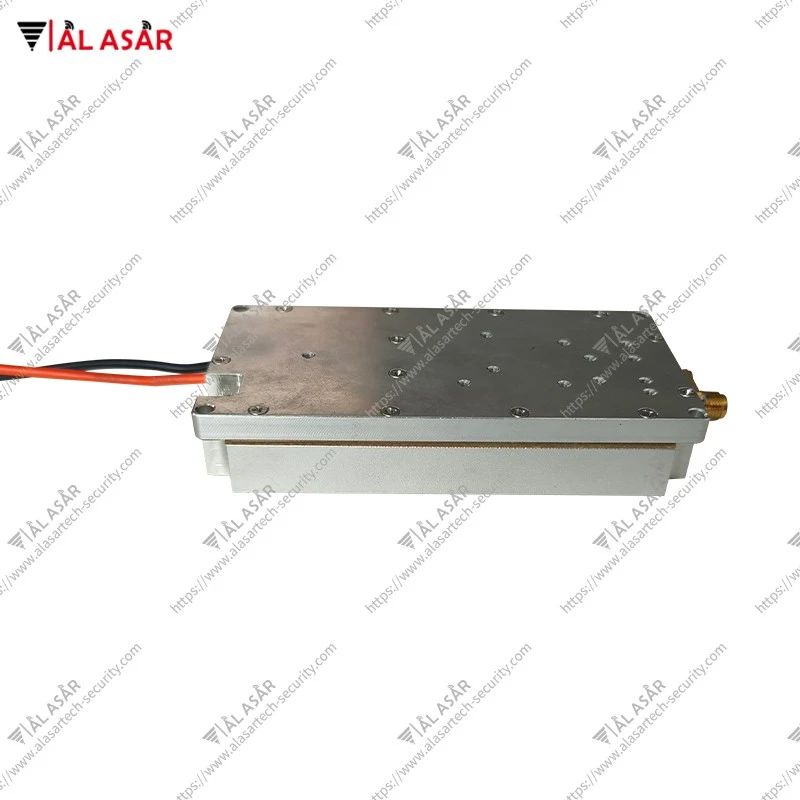

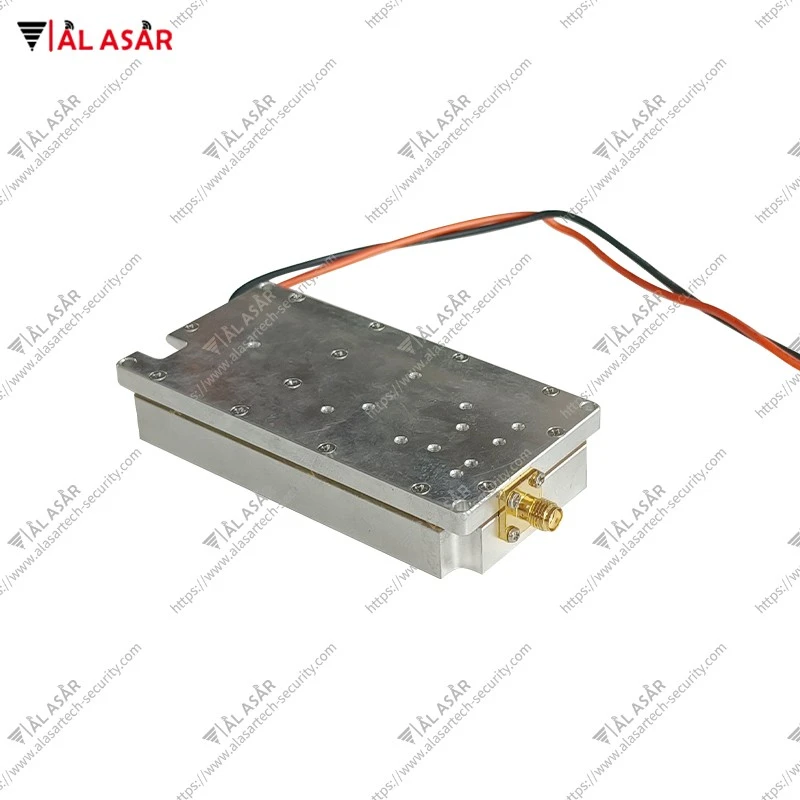

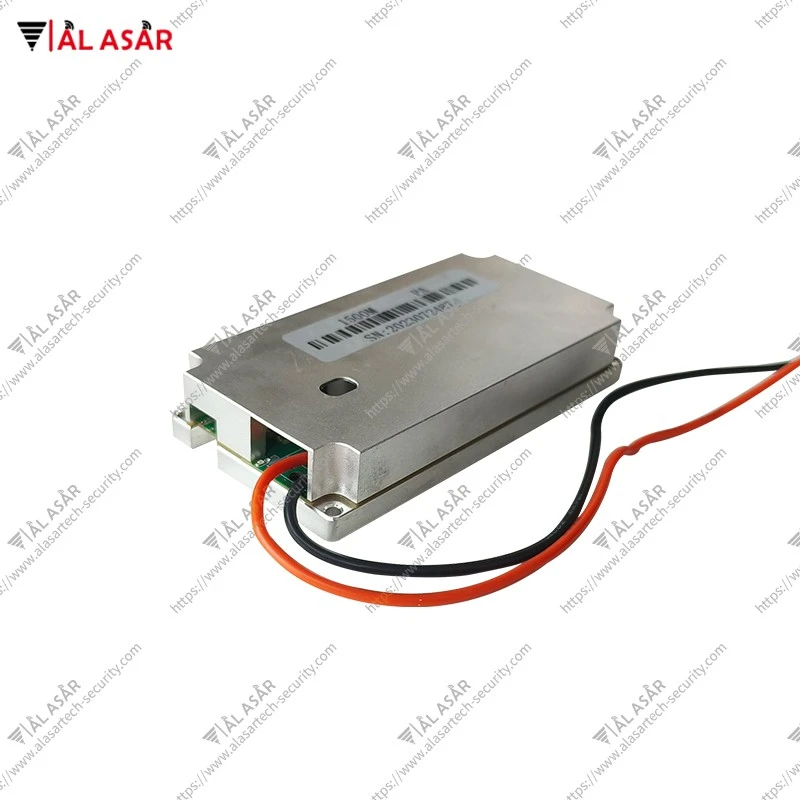

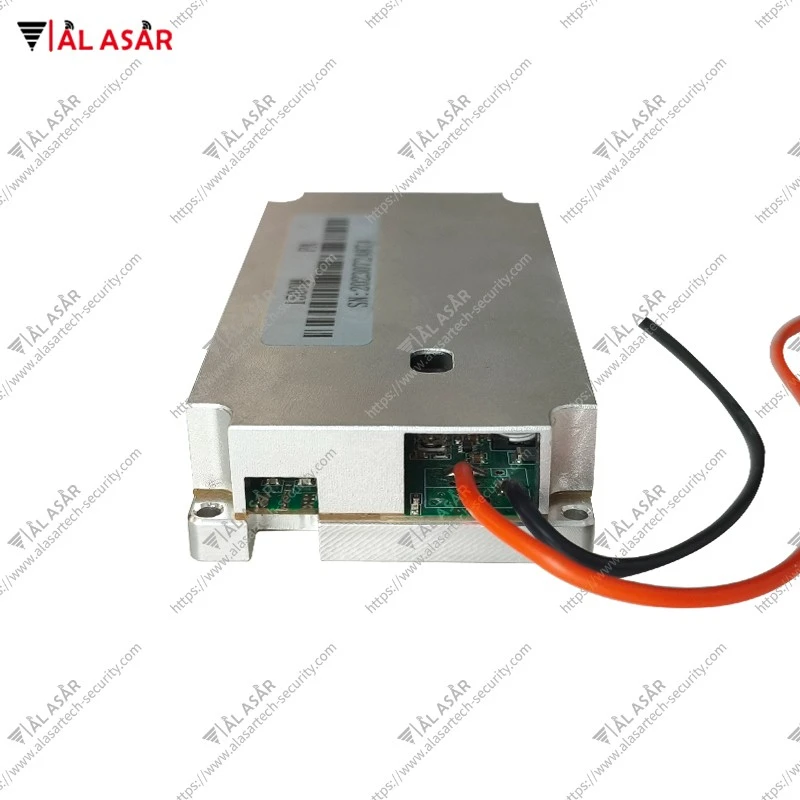

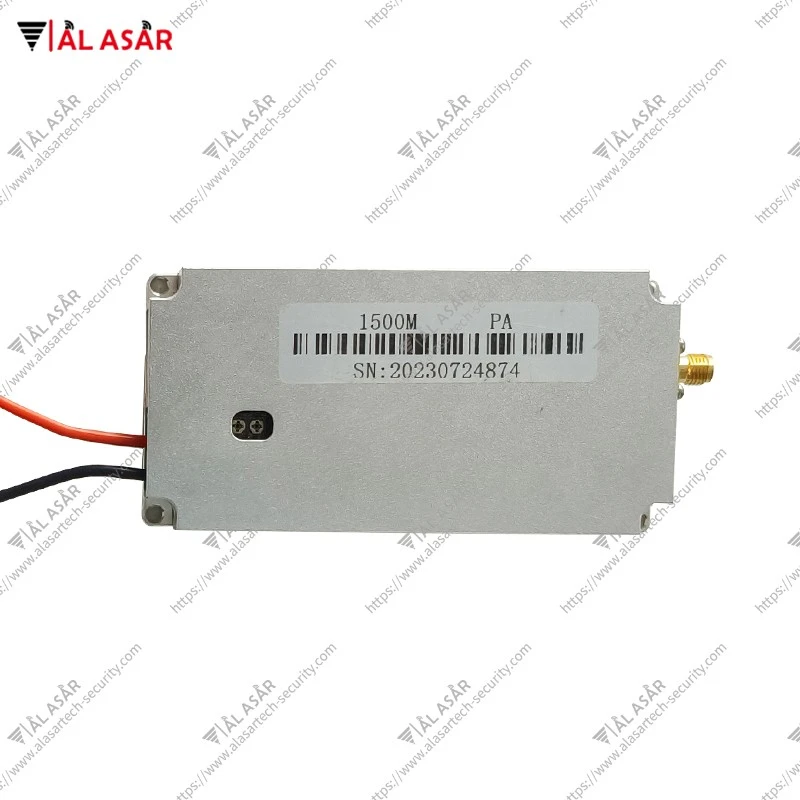

Amplifikatur tal-qawwa tas-sinjal

Indiċi

Parametru

Frekwenza tax-xogħol

1560-1630 MHz

Output CW Power Saturated

﹥ 50W (47dbm) ± 0.5 dbm

Fil-banda jiksbu flatness

Inqas minn jew daqs 1.5db

Kurrent tax-xogħol

Inqas minn jew daqs 5a ± 0.2

Output VSWR

Inqas minn jew daqs 2.6

Soppressjoni tal-imbarazz

Akbar minn jew daqs 65dbc

Soppressjoni armonika

Akbar minn jew daqs -8 dbc

Interfaċċa tal-ħruġ RF

Sam-f

28V Interface tal-Provvista tal-Enerġija

Kapaċitatur tal-feed-through bi pjanċa ta 'l-ert / wajers iswed aħmar

Provvista ta 'enerġija VCC

Dc: 27-30 v

VCC Max Voltage

+30V

Dimensjoni mingħajr konnettur

127.4 × 59.6 × 21.5 mm

Dimensjonijiet ta 'installazzjoni fissi

121.4 × 53.4 mm

Temperatura ambjentali

-20^oC~+55^oC

Metodu ta 'installazzjoni

Ir-radjatur jeħtieġ li jkun installat għall-ittestjar tal-amplifikatur tal-qawwa
